高感度荷重センサ【微小力タイプ】
特徴
● μN（mgf）レベルの微小な力を高感度で検知、測定できます。
● 軽量、コンパクトで取り扱いしやすく、“研究開発”にも“装置組み込み” にも適用できます。
● 形状や感度変更などのカスタマイズも対応します。
応用例
| ● 接触の高感度検知 | ● 微小スプリング力の測定 | |
| ● 摩擦力の測定 | ● 細胞などへの穿刺力 | |
| ● 粘弾性試験 | ● 押し付け力の数値管理 | |
| ● 微小デバイスの引っ張り、圧縮試験 | ● 液滴量のモニタ |

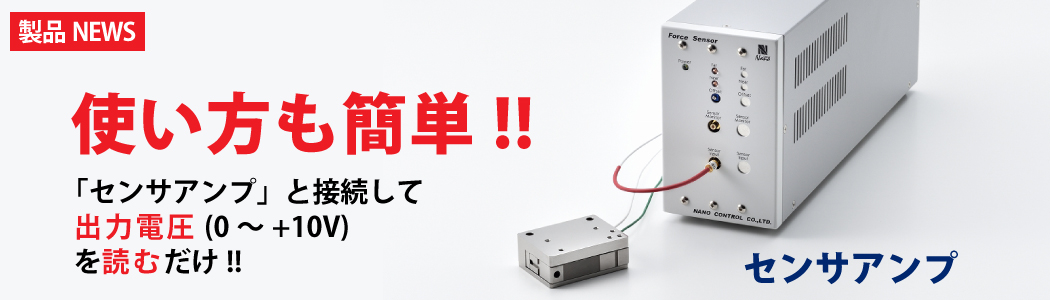

使用方法
使い方は簡単！
専用の「センサアンプ」に直接接続して、力に比例して出力される電圧値（0～+10V）を測定するだけです。
（電圧測定機器はお客様にてご用意ください。）
製品ラインナップ
| 超高感度タイプ 分解能：20μN (≑0.002 gf） |
| 型番 | 検知方向 | 測定レンジ | 感度 | 繰り返し精度 | 検知方式 | 質量 |
| FS1M-0.1NPL | 押圧 | 0 ～ 100mN (≒10gf) |
20μN (≒0.002gf) |
±20μN (≒ ±0.002gf) |
静電容量式 | 100g |
| FS1M-0.1NTL | 引っ張り | |||||
| FS1M-0.1NBL | 押／引 両用 | ±50mN (≒ ±5gf) |
| 高感度タイプ 分解能：0.1mN ／ 中感度タイプ 分解能：0.5mN |
高感度タイプ
| 型番 | 検知方向 | 測定レンジ | 感度 | 繰り返し精度 | 検知方式 | 質量 |
| FS1M-1NPL | 押圧 | 0 ～ 1N (≒100gf) |
0.1mN (≒0.01gf) |
±0.1mN (≒ ±0.01gf) |
静電容量式 | 40g |
| FS1M-1NTL | 引っ張り | |||||
| FS1M-1NBL | 押／引 両用 | ±0.5N (≒ ±50gf) |
中感度タイプ
| 型番 | 検知方向 | 測定レンジ | 感度 | 繰り返し精度 | 検知方式 | 質量 |
| FS1M-5NPL | 押圧 | 0 ～ 5N (≒500gf) |
0.5mN (≒0.05gf) |
±0.5mN (≒ ±0.05gf) |
静電容量式 | 40g |
| FS1M-5NTL | 引っ張り | |||||
| FS1M-5NBL | 押／引 両用 | ±2.5N (≒ ±250gf) |

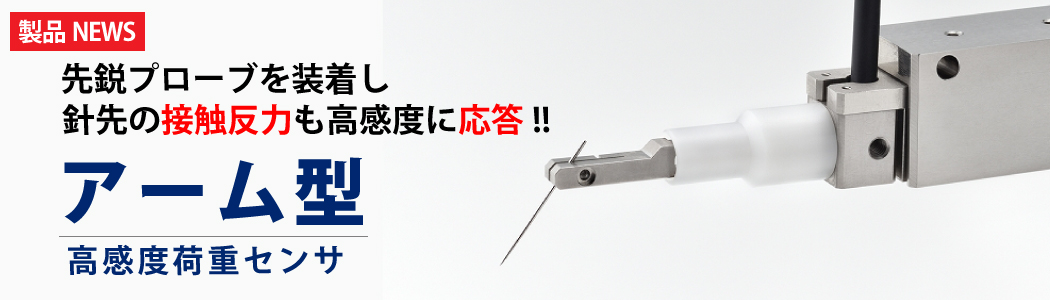

| アーム型 超高感度タイプ 分解能：50μN (≑0.005 gf） |
| 型番 | 検知方向 | 測定レンジ | 感度 | 繰り返し精度 | 検知方式 | 質量 |
| FSCU1-0.1N-S |
押圧 (下から上) |
0 ～ 100mN (≒10gf) |
50μN (≒0.005gf) |
±50μN (≒ ±0.005gf) |
歪みゲージ式 | 10g |
| センサアンプ |
荷重センサとの接続
| 型番 | 検知方式 | 出力電圧 | 外形寸法 | 質量 | 電源・消費電力 |
|
FSA201CL FSA202CL |
静電容量式用 | 0 ～ +10V |
74.5(W) × 287(D) × 120(H) mm |
約2kg |
AC100～120V, AC200～240V, 50/60Hz, 30VA |
|
FSA201S FSA202S |
歪みゲージ式用 |
お問い合わせフォーム
製品に関するご質問、デモ機のご希望などお気軽にお問い合わせください。
