高感度荷重センサ【高剛性タイプ】
特徴
● 100N（10kgf）以上の荷重を高分解能で検知、測定できます。
● 精密加工や精密プレス時の力測定などに最適です。
● 形状や感度変更などのカスタマイズも対応します。
使用方法
専用の「センサアンプ」に直接接続して、力に比例して出力される電圧値（0～+10V）を測定するだけです。
（電圧測定機器はお客様にてご用意ください。）
応用例
剛性を維持しながら高感度に力を測定する用途に適しています。
| ● 精密加工時の切削、研削力測定 | ● 推力、反力モニタ | |
| ● バイト刃先とワークの接触検知 | ● 強度試験 | |
| ● 押圧、硬さ管理 | ● 摩擦力の測定 |
製品ラインナップ

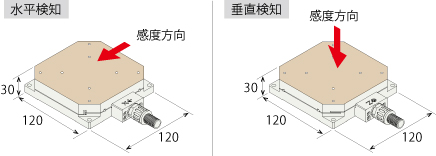

| 1軸検知 タイプ |
| 型番 | 検知方向 | 測定レンジ | 感度 | 繰り返し精度 | センシング原理 | 質量 |
| FS1H-100NH | 水平検知 | 0 ～ 100N (≒10kgf) |
20mN (≒2gf) |
±20mN (≒±2gf) |
静電容量式 | 3kg |
| FS1H-100NV | 垂直検知 |
| 2軸検知 タイプ |
| 型番 | 検知方向 | 測定レンジ | 感度 | 繰り返し精度 | センシング原理 | 質量 |
| FS2H-100NH | 水平・水平 | 0 ～ 100N (≒10kgf) |
20mN (≒2gf) |
±20mN (≒±2gf) |
静電容量式 | 4.5kg |
| FS2H-100NV | 水平・垂直 |
| センサアンプ |
（荷重センサとアンプの接続）
| 型番 | 検知方式 | 出力電圧 | 外形寸法 | 質量 | 電源・消費電力 |
| FSA201C | 静電容量式用 | 0 ～ +10V |
74.5(W) × 287(D) × 120(H) mm |
約1.7kg |
AC100～120V, 50/60Hz, 30VA |
| FSA201S | 歪みゲージ式用 |
